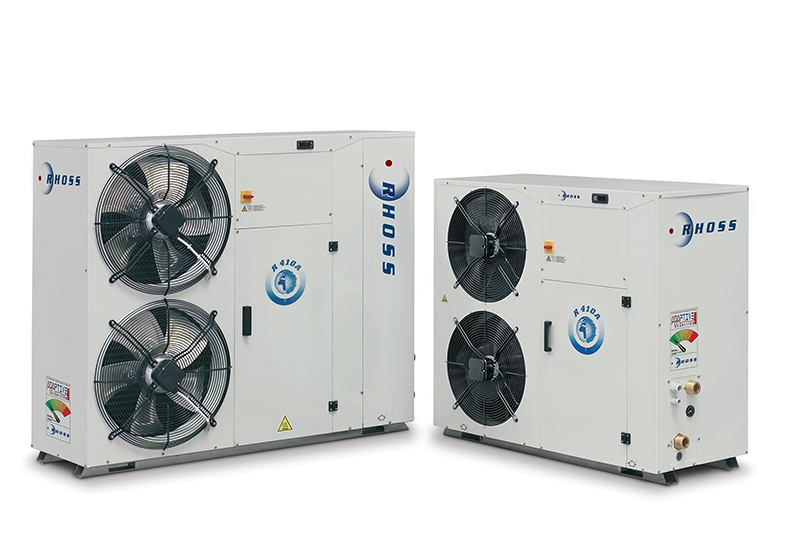

Чиллеры с воздушным охлаждением COMPACT-Y SM 124
| МОДЕЛЬ | TCAEY-THAEY 124 |
| 1) Холодильная мощность TCAEY кВт | 24,7 |
| 1) Потребляемая мощность TCAEY кВт | 9,32 |
| 1) E.E.R. TCAEY | 2,65 |
| ● E.S.E.E.R. TCAEY | 2,98 |
| * E.S.E.E.R.+ | 3,41 |
| 2) Тепловая мощность, кВт | 25,7 |
| 2) Потребляемая мощность, кВт | 9,05 |
| 2) C.O.P. | 2,84 |
| 3) Холодильная мощность TCAEY кВт | 33,3 |
| 3) E.E.R. TCAEY | 3,32 |
| 4) Тепловая мощность, кВт | 26,4 |
| 4) C.O.P. | 3,68 |
| (§) Класс энергопотребления THAEY | A+ |
| 5) Звуковое давление дБ (А) | 52 |
| 5) Звуковое давление звукоизоляционного исполнения, дБ (А) | 49 |
| Компрессор спиральный/ступенчатый, кол-во | 1/1 |
| Контуры, кол-во | 1 |
| Содержание воды в накопительном баке, л | 45 |
| 1) Номинальный полезный напор циркуляционного насоса/стандартного электронасоса кПа | 66/125 |
| Электропитание, В-фаз-Гц | 400-3+N-50 |
| РАЗМЕРЫ И ВЕС | 124 |
| L - Ширина НАСОСА мм | 1230 |
| L - Ширина TANK and PUMP (БАКА И НАСОСА) мм | 1522 |
| Н - Высота мм | 1280 |
| Р - Глубина, мм | 600 |
| 6) Вес TCAEY кг | 280 |
| 6) Вес THAEY кг | 288 |
Чиллеры и реверсивные тепловые компактные насосы с воздушным охлаждением конденсатора и осевыми вентиляторами. Серия спиральных герметичных компрессоров с газовым хладагентом R410А.
Конструктивные характеристики
• Компрессор: герметичный ротационный, спирального типа, с тепловой защитой и ТЭН картера для мод. 127?130).
• Теплообменник со стороны воды: с пластинами из нержавеющей стали с соответствующей изоляцией, в комплект входит противообледенительный нагревательный элемент и дифференциальное реле давления для потока воды.
• Теплообменник со стороны воздуха: оребренная батарея с медными трубами и алюминиевым оребрением, в комплект входят защитные решётки.
• Вентилятор: электровентиляторы осевого типа с внешним ротором с внутренней тепловой защитой и предохранительными решётками.
• Контроль: электронный с микропроцессором с логической системой Adaptive Function Plus.
• Конструкция: из оцинкованной листовой стали, окрашенная, в комплект входит поддон для сбора конденсата.
Модели
• TCAEY: агрегат предусмотрен только для охлаждения.
• THAEY: агрегат теплового насоса.
Оснащение PUMP
• Насосный блок укомплектован следующими устройствами: циркуляционный насос или циркуляционный электронасос, мембранный расширительный бак, ручной клапан стравливания воздуха, предохранительный клапан, манометр.
Оснащение TANK and PUMP
• Насосный блок укомплектован следующими устройствами: бак инертного накопления, циркуляционный насос или циркуляционный электронасос, мембранный бак расширения, ручной клапан стравливания воздуха, автоматический клапан стравливания воздуха, предохранительный клапан, манометр.
Аксессуары, установленные на заводе
• Устройство “плавного запуска”.
• Звукоизоляционное оснащение.
• Контроль конденсации –10°C.
• Противообледенительный нагревательный элемент на накоплении.
• ТЭН картера компрессора (мод. 115?124).
• Противообледенительный нагревательный элемент, основание для работы в режиме теплового насоса при низкой температуре внешнего воздуха.
• Двойной комплект установок с цифровым подтверждением.
• Скользящие заданные значения за счёт аналогового сигнала 4-20 мА.
• Низкая заданная температура воды.
• Змеевик медь/медь или медь/предварительно окрашенный алюминий.
Комплектующие, поставляемые отдельно
• Виброизолирующие резиновые опоры.
• Контроль конденсации –10°C.
• Водный фильтр.
• Трехходовой клапан для производства ГВС.
• Температурный датчик внешнего воздуха для компенсации заданных значений.
• Встроенный нагревательный элемент теплового насоса, управляется настройкой.
• Удаленный кнопочный пульт с дисплеем.
• Плата часового датчика.
• Интерфейс для серийной связи с другими устройствами.
• Последовательный преобразователь (RS485/USB).
• Контроллеры Rhoss для мониторинга и удаленного управления агрегатом.
