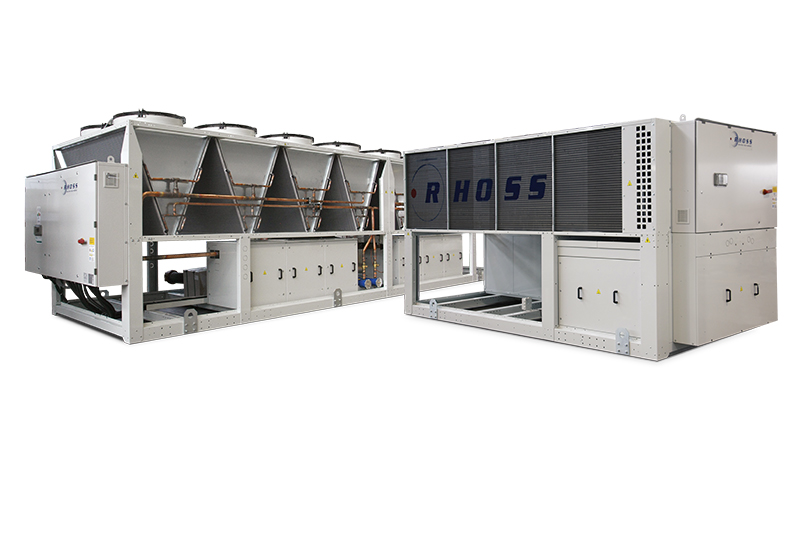

Чиллеры с воздушным охлаждением WINPACK HE-A 2170
| МОДЕЛЬ | TCAETY-TCAEQY 2170 |
| 1) Номинальная холодопроизводительность, кВт | 175,4 |
| 1) Номинальная холодопроизводительность, кВт | 155,5 |
| 1) E.E.R. | 3,1 |
| 1) E.E.R. | 2,6 |
| ● E.S.E.E.R. | 4,28 |
| * E.S.E.E.R.+ | 5,04 |
| 1) Потребляемая мощность, кВт | 56,6 |
| 1) Потребляемая мощность, кВт | 59,8 |
| МОДЕЛЬ | THAETY-THAEQY 2170 |
| 2) Номинальная тепловая мощность, кВт | 181,7 |
| 2) Номинальная тепловая мощность, кВт | 171,6 |
| 2) C.O.P. | 3,23 |
| 2) C.O.P. | 3,26 |
| 1) Номинальная холодопроизводительность, кВт | 161,4 |
| 1) Номинальная холодопроизводительность, кВт | 144,5 |
| 2) Потребляемая мощность, кВт | 56,3 |
| 2) Потребляемая мощность, кВт | 52,6 |
| МОДЕЛЬ | TCAETY-TCAEQY-THAETY-THAEQY 2170 |
| 3) Звуковое давление TCAETY дБ (А) | 58 |
| 3) Звуковое давление THAETY дБ (А) | 56 |
| 3) Звуковое давление TCAEQY-THAEQY дБ (А) | 49 |
| 4) Звуковая мощность TCAETY дБ (А) | 90 |
| 4) Звуковая мощность THAETY дБ (А) | 88 |
| 4) Звуковая мощность TCAEQY-THAEQY дБ (А) | 81 |
| Компрессор спиральный/ступенчатый, кол-во | 2/2 |
| Контуры, кол-во | 1 |
| Электропитание, В-фаз-Гц | 400-3-50 |
| РАЗМЕРЫ И ВЕС | 2170 |
| L - Ширина мм | 4 550 |
| Н - Высота мм | 2 440 |
| Р - Глубина, мм | 1 350 |
| 5) Вес TCAETY кг | 1 280 |
| 5) Вес TCAEQY кг | 1 440 |
| 5) Вес THAETY кг | 1 670 |
| 5) Вес THAEQY кг | 1 710 |
Чиллеры и реверсивные тепловые насосы с воздушным охлаждением конденсатора и осевыми вентиляторами. Серия спиральных герметичных компрессоров, заправленных хладагентом R410А.
Конструктивные характеристики
• Компрессор: герметичный ротационный, спирального типа, с тепловой защитой и ТЭН картера.
• 2, 3 или 4 ступеней регулировки с высокой эффективностью на частичных нагрузках.
• Водный теплообменник: с пластинами из нержавеющей стали с резиновой изоляцией из вспененного полиуретана с закрытыми ячейками и дифференциальным реле давления потока воды.
• Воздушный теплообменник: с микроканалами или с оребренным змеевиком с медными трубами и алюминиевым оребрением в зависимости от моделей/размеров.
• Вентилятор: электровентиляторы осевого типа с внешним ротором с внутренней тепловой защитой и предохранительными решётками.
• Контроль: электронный с микропроцессором с логической системой Adaptive Function Plus.
• Конструкция: несущая конструкция выполнена из оцинкованной листовой стали, окрашена порошковой полиэстеровой краской.
• Также в комплект агрегата входит:
- магнитотермические выключатели, компрессоры и вентиляторы;
- отображение высокого и низкого давления цепи охлаждения,
- электронный расширительный клапан.
- плата часового датчика.
Варианты исполнения
• Т - Высокоэффективная версия с увеличенной конденсатной секцией (TCAETY-THAETY).
• Q - Версия повышенной звукоизоляции, в комплект входит звукоизоляция технического отсека компрессоров, вентиляторы на сверхпониженной скорости и увеличенная конденсатная секция (TCAEQY-THAEQY).
Модели
• TCAETY: высокоэффективный агрегат, предусмотрен только для охлаждения.
• TCAEQY: агрегат с повышенной звукоизоляцией предусмотрен только для охлаждения.
• THAETY: агрегат теплового насоса.
• THAEQY: агрегат повышенной звукоизоляции теплового насоса.
Аксессуары, установленные на заводе
• Кожухотрубный испаритель.
• PUMP с отдельным или двойным электронасосом, один из которых находится в режиме ожидания с автоматическим подключением. Электронасосы предоставляются в версиях с низким и высоким напором.
• TANK&PUMP со встроенным накопительным баком от 300 до 700 литров (в зависимости от модели) с одинарным или двойным электронасосом, в комплект входит расширительный бак, клапаны стравливания воздуха, предохранительный клапан и манометр со стороны воды.
• Управление насосами с переменной производительностью.
• Пароохладитель.
• Теплоутилизатор 100%.
• Контроль конденсации -10°С.
• Контроль конденсации -15°С с вентиляторами с ЕС-двигателями (в серийном оснащении для версии Q).
• Контроль конденсации с вентиляторами повышенного давления.
• Конденсатор корректировки мощности (cos
● ESEER до 4,32
● Электронный расширительный клапан в стандартной комплектации
